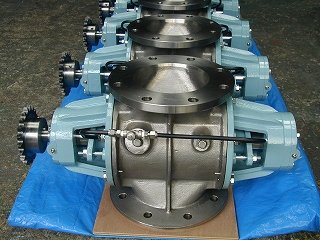

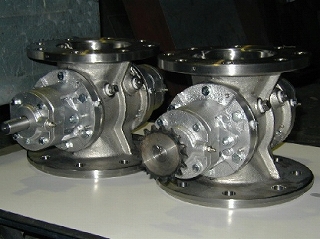

　ロータリーバルブ　Rotary Valve

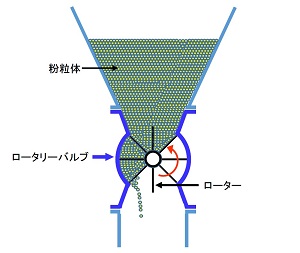

　粉粒体の定量切り出し装置です。




ロータリーバルブの型式表示について


　仕様(RF-GS/V)


型式 ローター径
φ mm		 ローター容積(㎥/R) H
 mm		 H1
 mm		 L
 mm		 L1
 mm		 L2
 mm		 D1
φ mm		 D2
φ mm		 S
φ mm		 J
mm		 ｷｰ寸法
mm		 N-P1(ﾀｯﾌﾟ) N-P2 重量
kg
RF-1G 120 1 x 10-3 250 125 480 258 222 159 155 25 45 7 x 7 1-PF3/4 2-PT1/8 50
RF-2G 150 2 x 10-3 290 145 587 315 272 159 155 30 55 7 x 7 1-PF3/4 2-PT1/8 60
RF-3G 165 3 x 10-3 305 152.5 615 330 285 159 155 30 55 7 x 7 1-PF3/4 2-PT1/8 75
RF-4G 180 4 x 10-3 320 160 627 335 292 159 155 30 55 7 x 7 1-PF3/4 2-PT1/8 90
RF-6G 210 6 x 10-3 360 180 676 365 311 209 204 35 65 10 x 8 2-PF1 2-PT1/8 110
RF-9G 240 9 x 10-3 400 200 716 385 331 209 204 35 65 10 x 8 2-PF1 2-PT1/8 140
RF-13G 280 13 x 10-3 450 225 755 405 350 209 204 40 70 10 x 8 2-PF1 2-PT1/8 180
RF-20G 320 20 x 10-3 500 250 804 440 384 260 254 45 70 12 x 8 2-PF1 2-PT1/4 220
RF-30G 360 30 x 10-3 550 275 905 485 420 310 305 50 80 12 x 8 2-PF1 2-PT1/4 280
RF-45G 410 45 x 10-3 640 320 989 525 464 310 305 55 80 15 x 10 2-PF 1 1/4 2-PT1/4 360
RF-70G 470 70 x 10-3 720 360 1106 590 516 350 340 60 90 15 x 10 2-PF 1 1/2 2-PT1/4 430
RF-100G 530 100 x 10-3 800 400 1219 655 564 400 390 65 100 18 x 12 2-PF2 2-PT1/4 640
RF-150G 600 150 x 10-3 900 450 1320 705 615 450 440 65 100 18 x 12 2-PF2 2-PT1/4 810
RF-200G 660 200 x 10-3 1000 500 1400 750 650 500 490 70 110 18 x 12 2-PF2 2-PT1/4 1030
